3. Esfuerzos
ESFUERZOS Y DEFORMACIONES
La nube que observas en las fotografías se deforma fácilmente cuando se aplica una fuerza sobre ella porque es de un material elástico . Sin embargo, en una estructura de materiales más rígidos la deformación no es tan apreciable. Para saber a qué tipo de esfuerzo está sometida dicha estructura tendremos que imaginar qué deformación se produciría si fuese de un material más elástico.
ESFUERZOS Y DEFORMACIONES
La nube que observas en las fotografías se deforma fácilmente cuando se aplica una fuerza sobre ella porque es de un material elástico . Sin embargo, en una estructura de materiales más rígidos la deformación no es tan apreciable. Para saber a qué tipo de esfuerzo está sometida dicha estructura tendremos que imaginar qué deformación se produciría si fuese de un material más elástico.
ESFUERZOS Y DEFORMACIONES
La nube que observas en las fotografías se deforma fácilmente cuando se aplica una fuerza sobre ella porque es de un material elástico . Sin embargo, en una estructura de materiales más rígidos la deformación no es tan apreciable. Para saber a qué tipo de esfuerzo está sometida dicha estructura tendremos que imaginar qué deformación se produciría si fuese de un material más elástico.
ESFUERZOS Y DEFORMACIONES
La nube que observas en las fotografías se deforma fácilmente cuando se aplica una fuerza sobre ella porque es de un material elástico . Sin embargo, en una estructura de materiales más rígidos la deformación no es tan apreciable. Para saber a qué tipo de esfuerzo está sometida dicha estructura tendremos que imaginar qué deformación se produciría si fuese de un material más elástico.
ESFUERZOS Y DEFORMACIONES
La nube que observas en las fotografías se deforma fácilmente cuando se aplica una fuerza sobre ella porque es de un material elástico . Sin embargo, en una estructura de materiales más rígidos la deformación no es tan apreciable. Para saber a qué tipo de esfuerzo está sometida dicha estructura tendremos que imaginar qué deformación se produciría si fuese de un material más elástico.
¿Qué efectos crees que producen las fuerzas en el interior de los cuerpos?
Si tiramos con la mano de nuestro dedo índice, si lo retorcemos o si apretamos nuestras palmas una contra la otra, experimentamos una tensión que crece al aumentar la fuerza que ejercemos.
Podemos notar, además, que el tipo de sensación es distinto en cada caso, porque hemos aplicado las fuerzas de manera diferente. Estas fuerzas provocan deformaciones de distinto tipo en los objetos.
Las tensiones internas que aparecen en una estructura sometida a la acción de una o varias cargas se denominan esfuerzos.
Llamamos esfuerzo a la tensión interna que experimentan todos los cuerpos sometidos a la acción de una o varias fuerzas.
3.1. Tipos de esfuerzos
Observa las imágenes que aparecen en el margen y comenta con tus compañeros. ¿Cómo son las fuerzas que actúan sobre la nube en cada caso? ¿Qué deformación producen? Con la ayuda de tus compañeros, relaciona cada tipo de esfuerzo explicado a continuación con cada una de estas imágenes.
Podemos clasificar los esfuerzos, según la deformación que producen, en los siguientes: tracción, compresión, torsión, flexión y cizalladura o cortante.

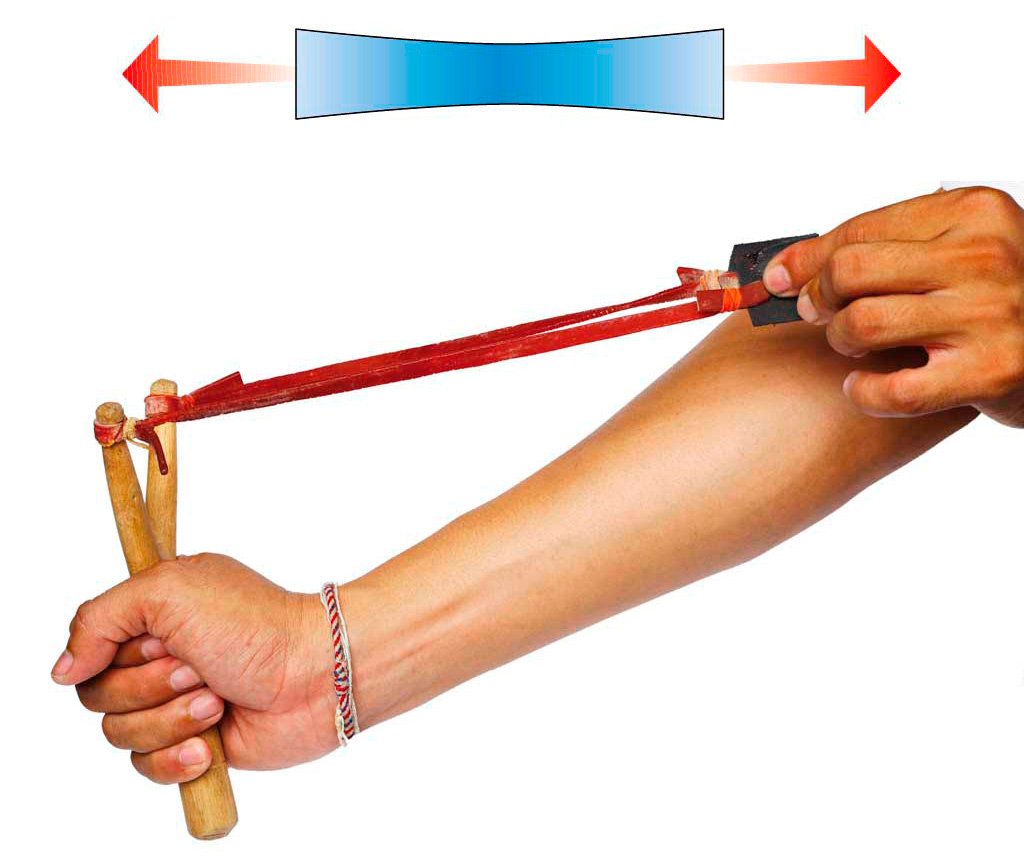

Tracción
Compresión
Aparece cuando las fuerzas tratan de aplastar o comprimir un cuerpo.
Son fuerzas opuestas, enfrentadas, y actúan hacia el interior del objeto.
Las patas de una mesa, los pilares de un puente o las piernas de una persona que permanece de pie soportan este tipo de esfuerzo.

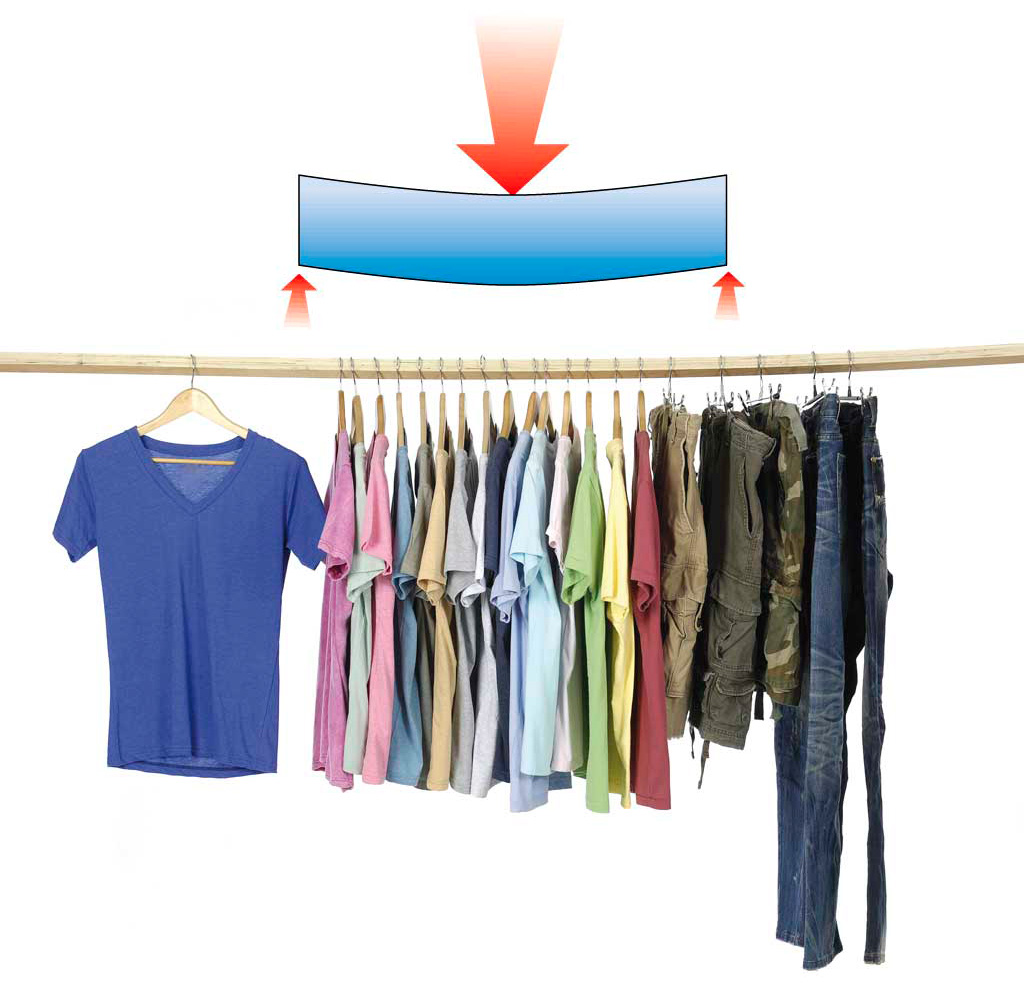

Flexión
Aparece cuando las fuerzas intentan doblar el elemento sobre el que actúan.
Son fuerzas que no están enfrentadas. Actúan en sentido contrario y bastante separadas la una de la otra.

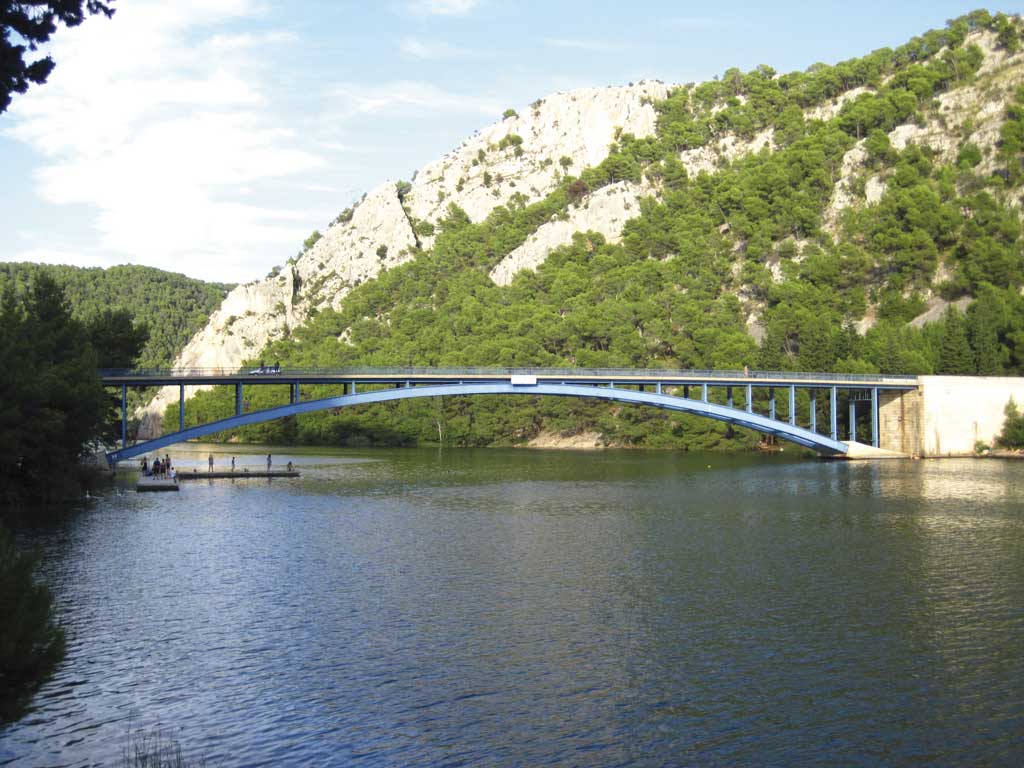

El tablero de un puente situado entre sus apoyos, las baldas de una estantería o la barra de un armario ropero son ejemplos de flexión.

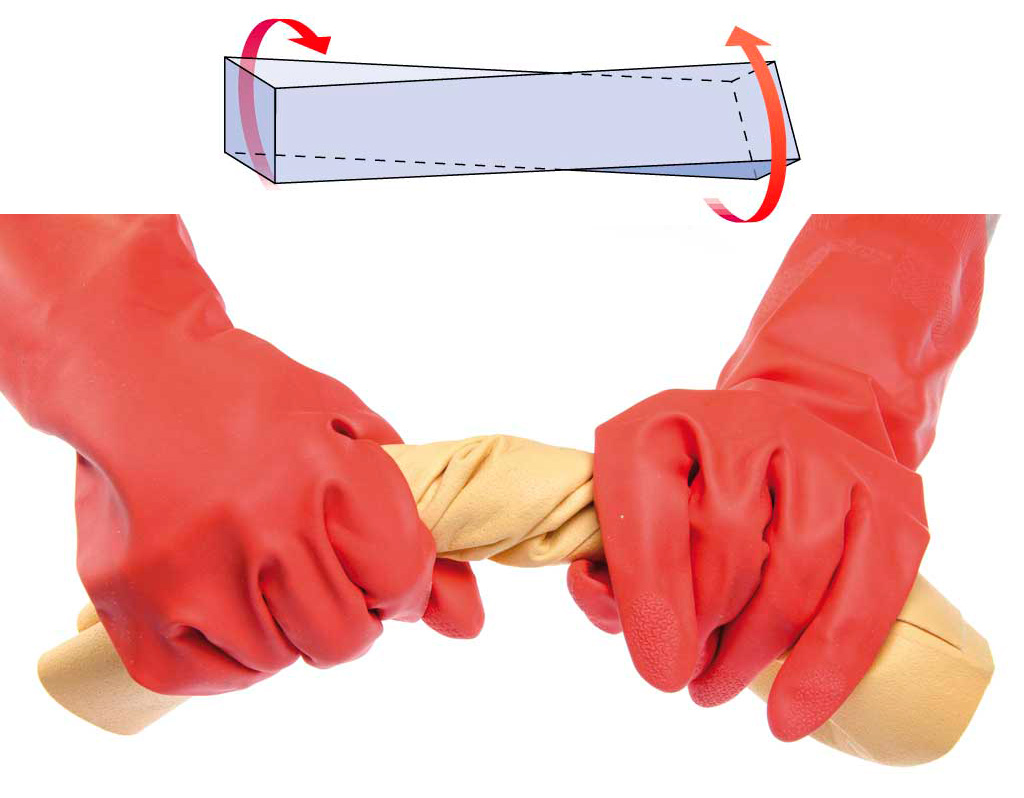

Torsión
En este caso, las fuerzas intentan retorcer el elemento sobre el que actúan.
Tratan de hacer girar al cuerpo y actúan en sentido contrario.
La torsión aparece en un lápiz cuando sacamos punta, en una llave al girarla para abrir la puerta o en un destornillador al apretar un tornillo.

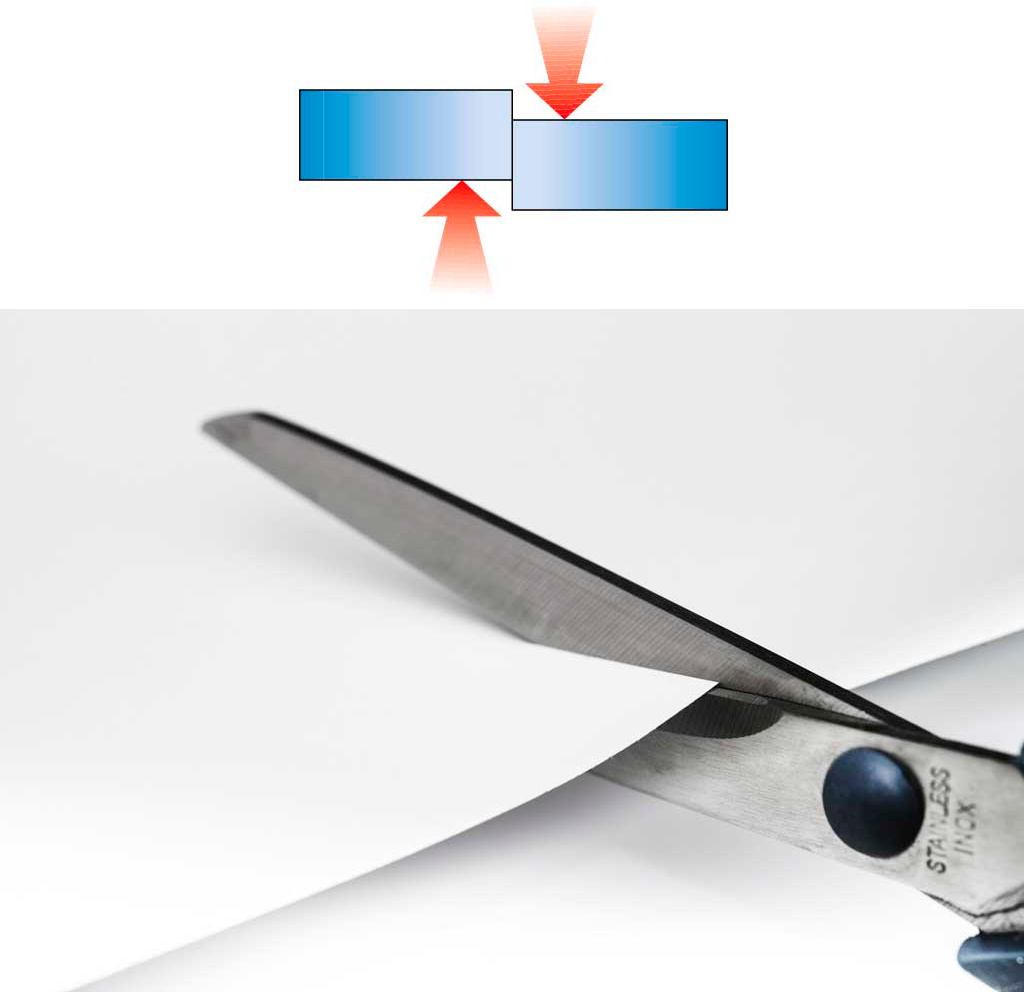

Cizalladura o cortante
Ideas claras
Los esfuerzos son tensiones internas que aparecen en las estructuras como resultado de la acción de las cargas.
La tracción se produce cuando se pretende estirar el cuerpo.
La compresión aparece al intentar aplastar o comprimir el cuerpo.
La flexión tiene lugar cuando tratamos de doblar el cuerpo.
La torsión aparece al intentar retorcer el cuerpo.
El esfuerzo cortante o de cizalladura se produce cuando las fuerzas intentan cortar el cuerpo.
Tipos de esfruerzo. Efectos que producen los esfuerzos sobre los cuerpos.
