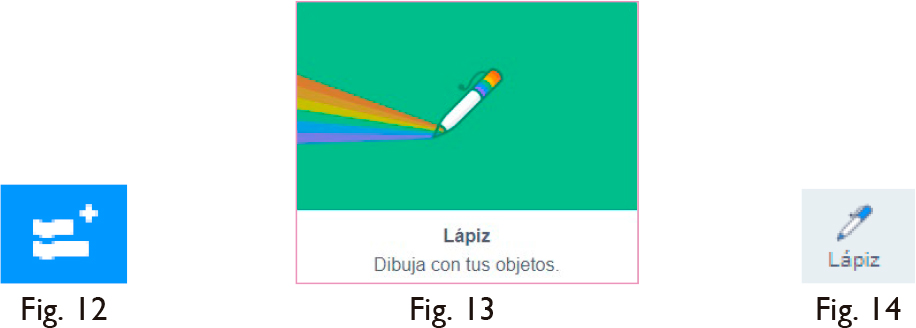

Desafíos

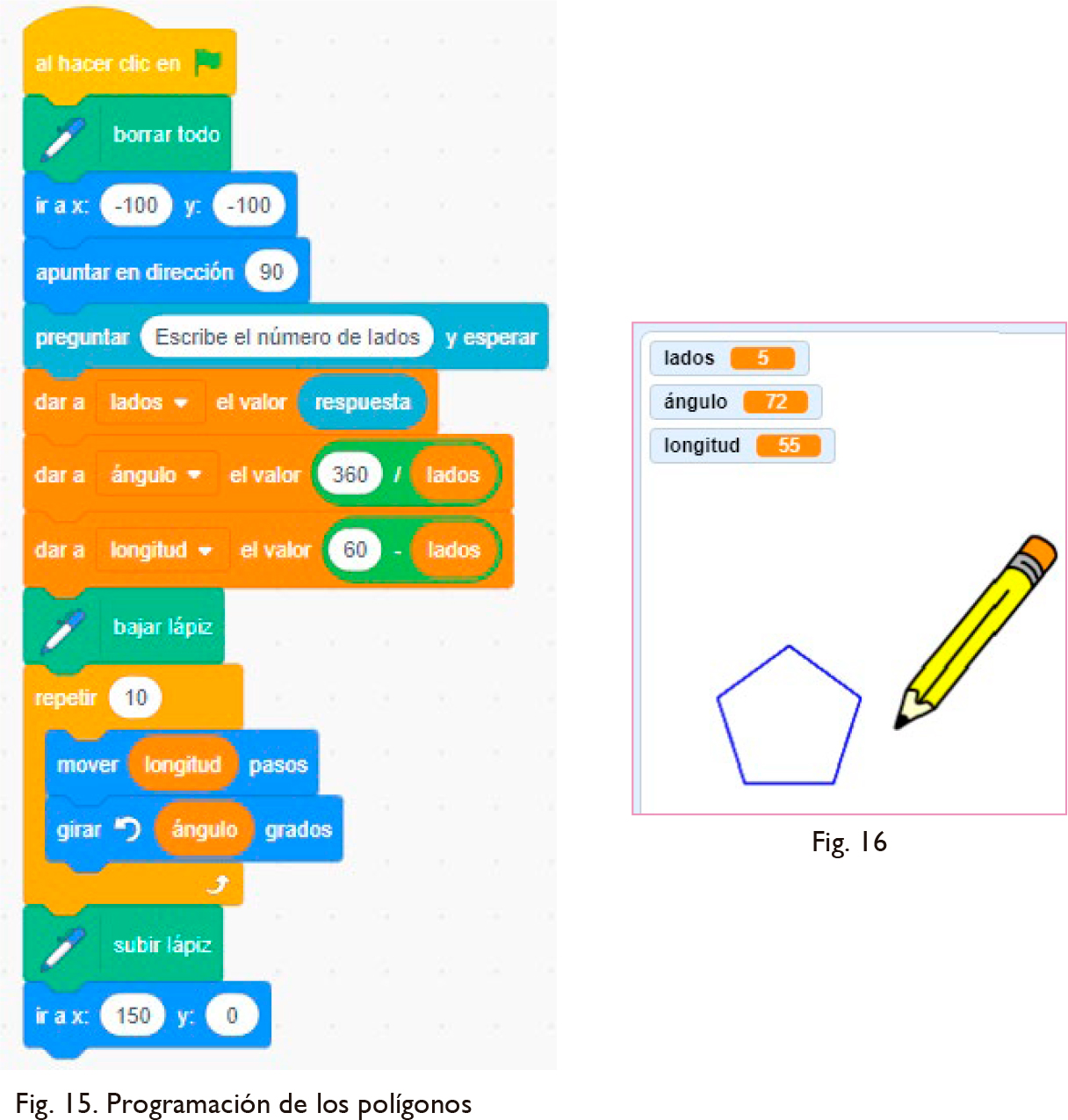

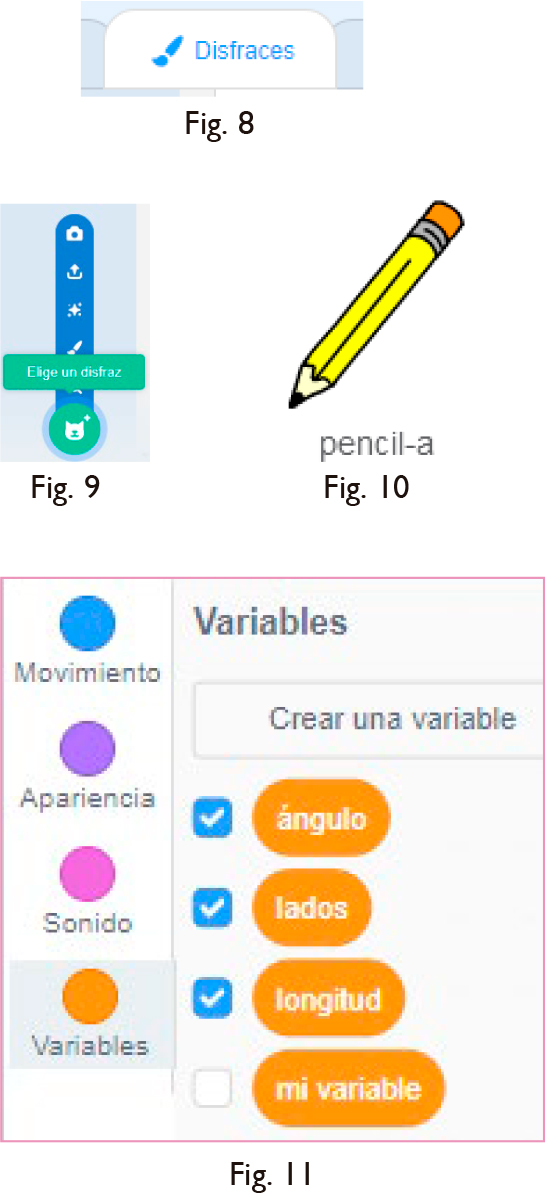

Desafío 1. Modifica el programa para que cada lado del polígono sea de un color diferente. Guarda el proyecto como UD03_nombreapellido_desafio1.sb3.

Desafío 2. Modifica el programa para que, si se introducen uno o dos lados, responda que el número debe ser superior a dos y se reinicie el programa. Guarda el proyecto como UD03_nombreapellido_desafio2.sb3.

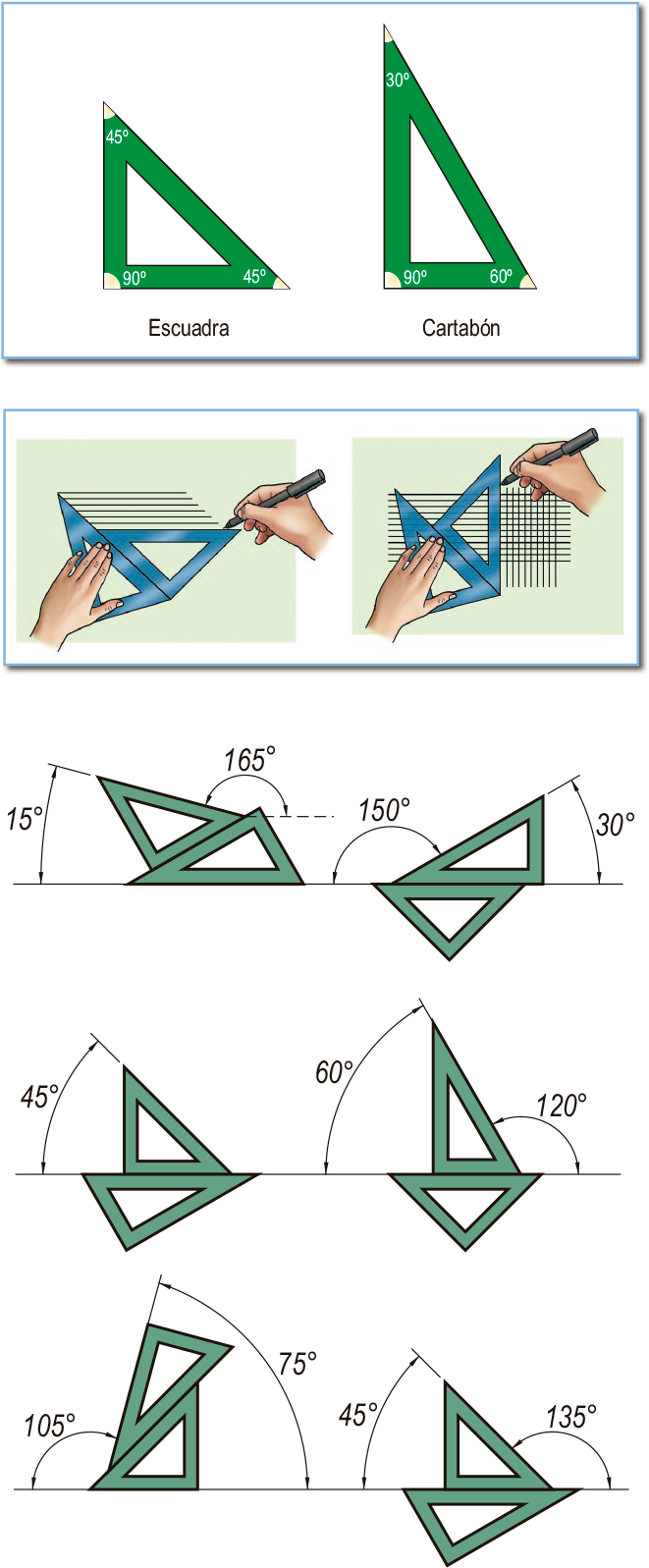

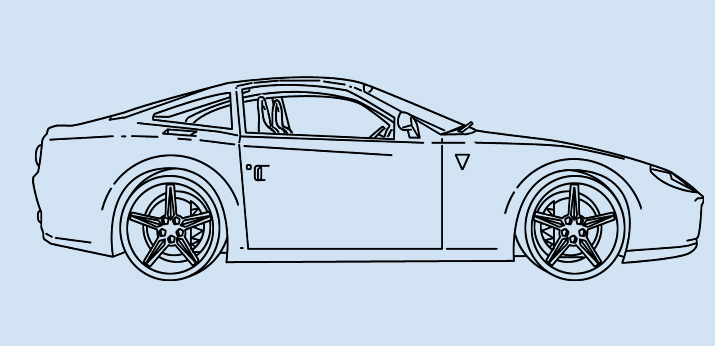

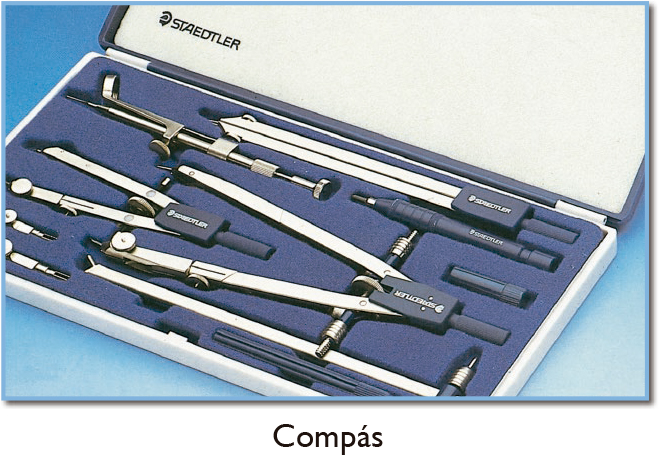

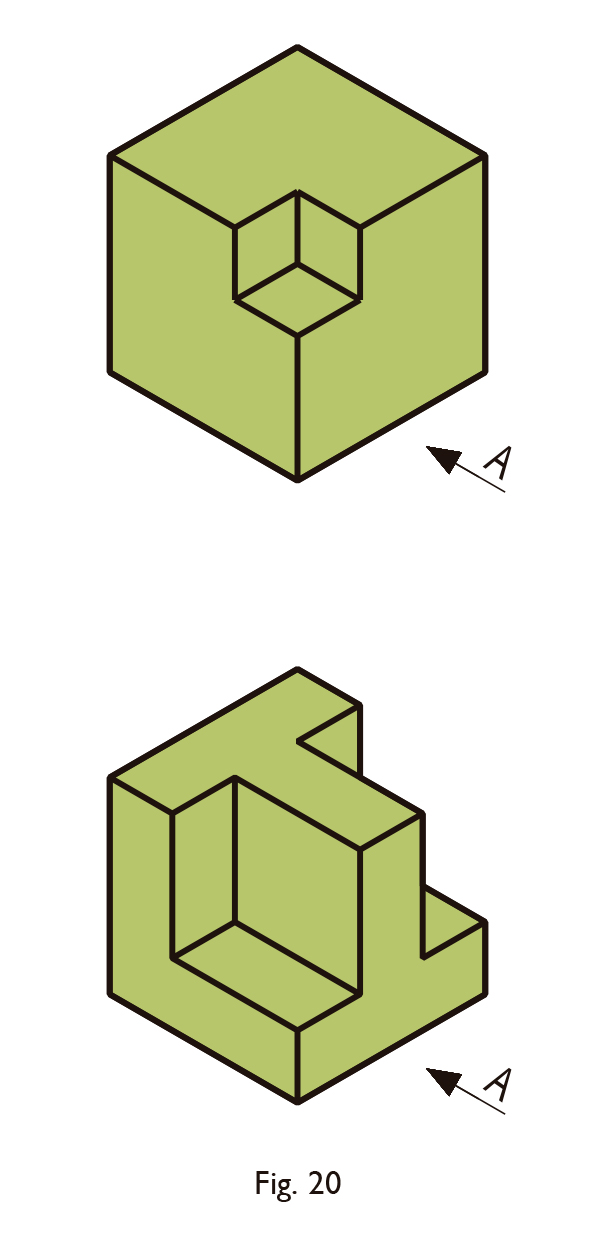

Una vez que domines el dibujo a mano alzada y estés aprendiendo las técnicas de uso de los materiales de dibujo, verás que el ordenador puede resultar una herramienta muy útil, que facilita muchas tareas.

Aquí vas a aprender a hacer unos sencillos dibujos con la aplicación LibreOffice Draw, de software libre, que puedes descargar con el paquete LibreOffice en la siguiente web: http://es.libreoffice.org.

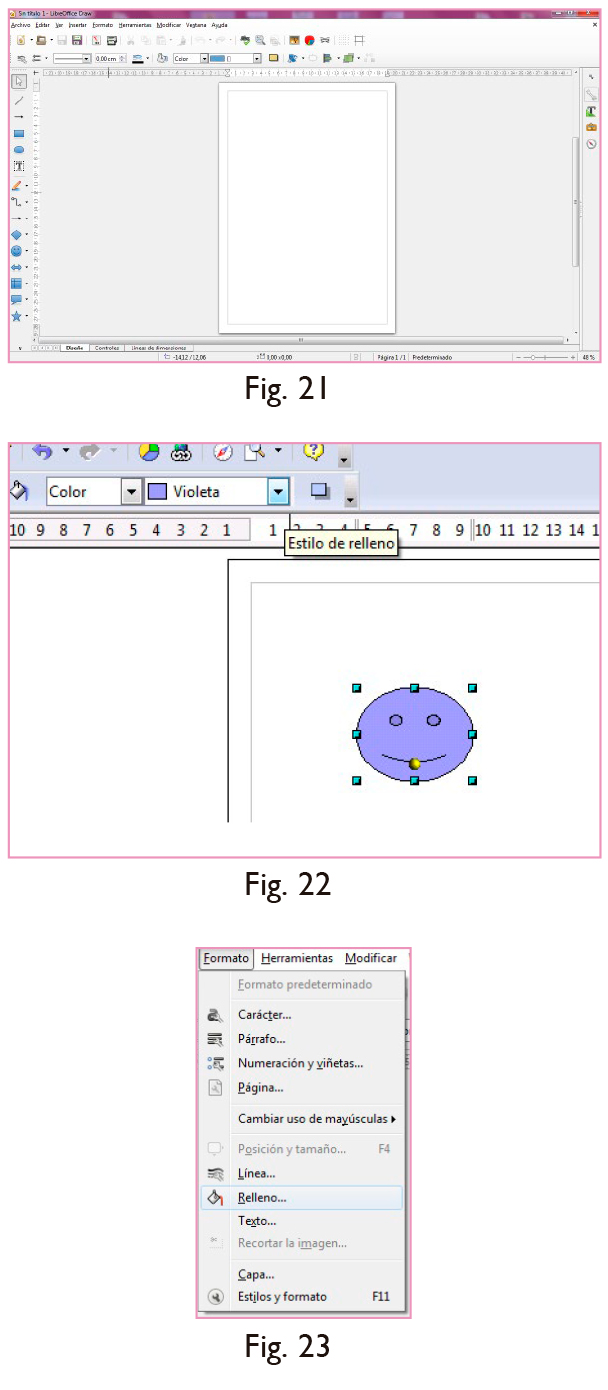

1. Vamos a iniciar la aplicación. Para ello, accede al menú Inicio / Todos los programas / LibreOffice Draw. Aparecerá una pantalla como la de la figura 21.
2. Sitúate sobre los principales iconos que tienes abajo para ver su función en el menú contextual: Línea, Rectángulo, Elipse, Texto, etc.

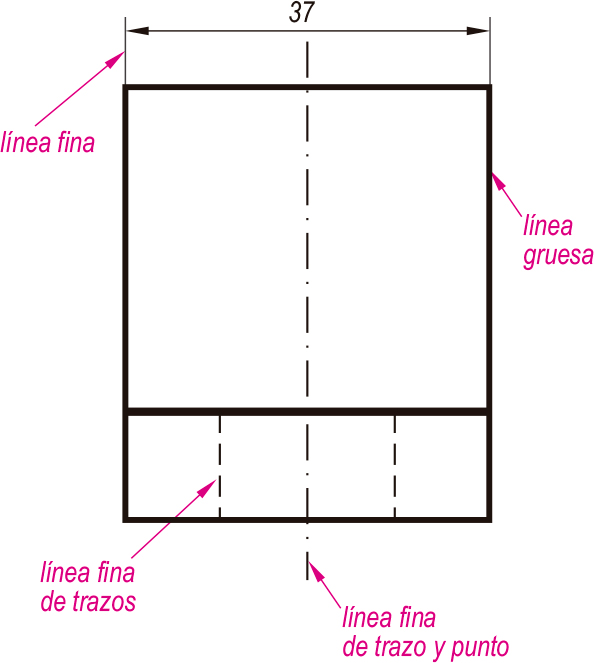

3. A continuación, dibuja una línea gruesa, una línea fina, un cuadrado, una estrella y un emoticono sonriente. Si te equivocas, pulsa la tecla Supr.
4. Cambia de color las figuras seleccionando el color deseado en el menú desplegable Relleno: la estrella debe ser amarilla, y el emoticono, violeta (figura 23). Para seleccionar el objeto que quieres colorear, pulsa la opción Selección (el primer icono de la barra de herramientas de abajo). Para deseleccionar la figura que hagas y poder dibujar la siguiente, haz clic en otro punto del dibujo o bien pulsa Esc en el teclado.
5. Guarda el archivo como UD03_P1_1_nombreapellido.odg.

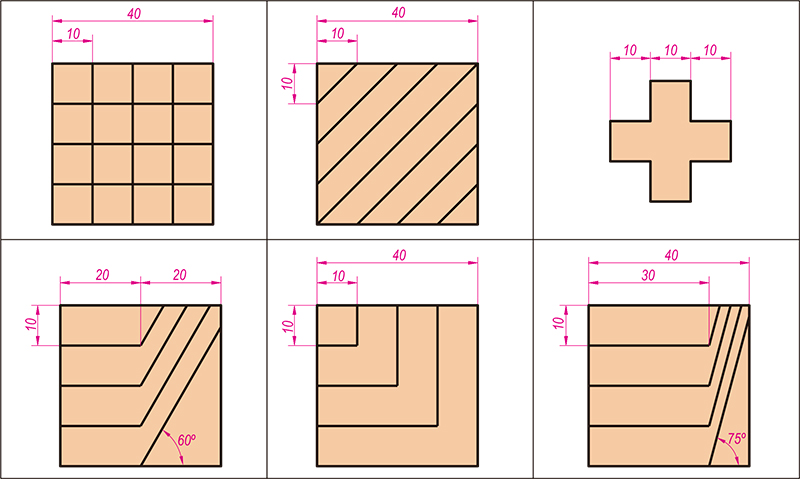

6. Ahora que ya has aprendido a realizar los dibujos más básicos, puedes modificarlos, hacer otros más complicados, realizar composiciones, etc. Haz un dibujo de un paisaje a tu gusto y guarda el archivo como UD03_P1_2_nombreapellido.odg.

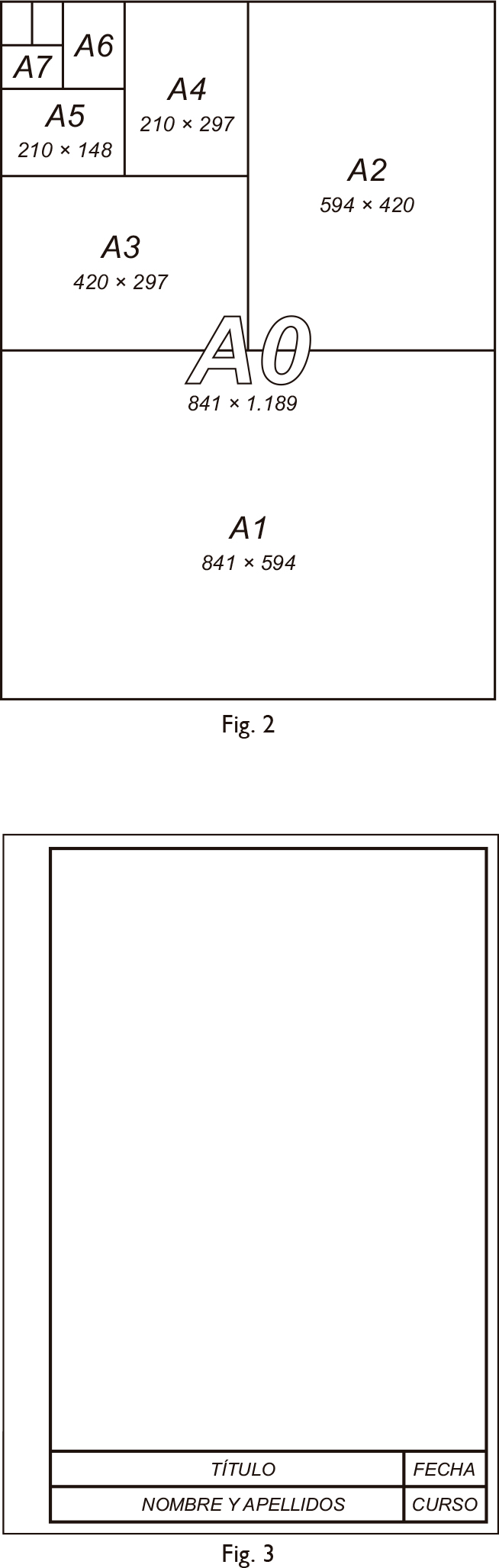

Ahora vamos a hacer una hoja con marco y cajetín que te sirva para realizar tus dibujos una vez impresa.

1. Abre un nuevo dibujo (Archivo / Nuevo / Dibujo).
2. En el menú elige la opción Formato y selecciona Página.
3. Introduce los valores de la figura 24: Orientación: Vertical; Márgenes: Izquierda 2 cm, Derecha 0,5 cm, Arriba 0,5 cm, Abajo 0,5 cm. Pulsa Aceptar.
4. Elige la opción Rectángulo de la barra de herramientas de abajo y coloca las líneas sobre el margen diseñado.
5. Cambia la opción Color para que sea Blanco.
6. Haz clic fuera del dibujo para deseleccionar el rectángulo del dibujo y poder dibujar otras líneas.

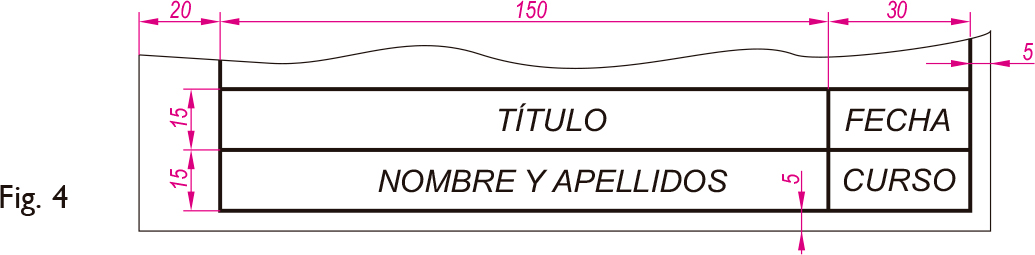

7. Dibuja la primera línea pulsando la opción Línea de la barra de herramientas de abajo, haciendo clic en el punto en el que quieres que comience la línea y arrastrando hasta el punto en el que quieres que finalice. Realiza el resto de las líneas que conforman el cajetín fijándote en la figura 25. Debes usar las distancias de la figura 4 de esta unidad y las guías del dibujo.

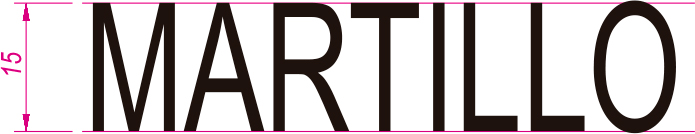

8. Para finalizar, pulsa el icono Texto de la barra de herramientas de abajo e introduce los textos de la figura con letra Arial de 12 puntos.
9. Guarda el dibujo como UD03_P2_nombreapellido.odg.

1. Abre el archivo UD03_P2_nombreapellido.odg.

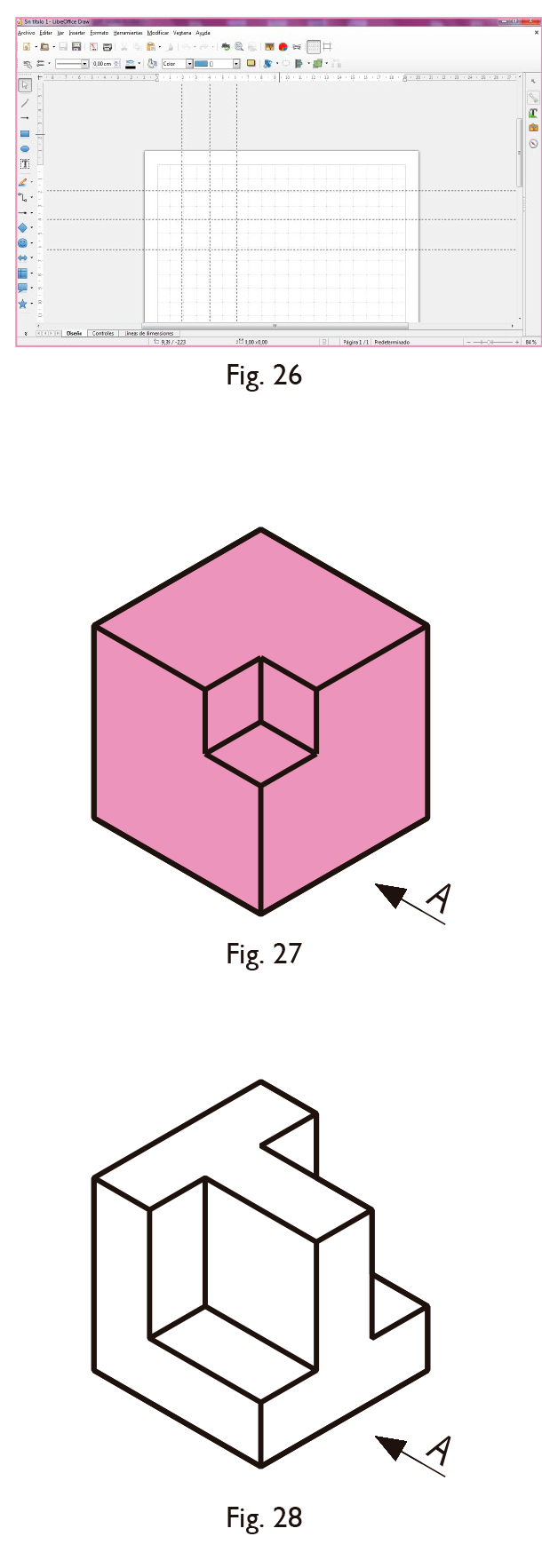

2. Haz clic en las guías (vertical y horizontal) y arrastra para sacar líneas de referencia que te ayudarán en el trazado de la pieza, como ves en la figura 26. Coloca las líneas cada 2 cm, en horizontal y en vertical.

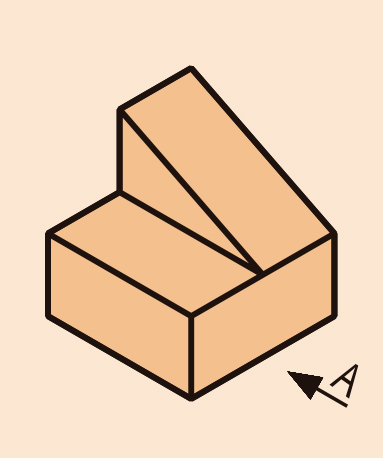

3. Dibuja la primera pieza (figura 27) en el centro del dibujo. Realiza las líneas que con-forman la pieza con el comando Línea de la barra de herramientas de abajo, haciendo clic en el punto en el que quieres que comience la línea y arrastrando hasta el punto en el que quieres que finalice y utilizando los puntos de cruce de las líneas de referencia que has dibujado.
4. Dale a la pieza los colores de la figura 27, seleccionando en Relleno. Para seleccionar el objeto que quieres colorear, pulsa la opción Selección de la barra de herramientas de abajo. Para deseleccionar y poder colorear el siguiente, haz clic en otro punto del dibujo o bien pulsa Esc en el teclado.
5. Para finalizar, pulsa el icono Texto de la barra de herramientas de abajo y completa el cajetín con todos los datos, usando letra Arial de 12 puntos.
6. Guarda el dibujo como UD03_P3_1_nombreapellido.odg.
7. Ahora abre de nuevo el archivo UD03_P2_nombreapellido.odg para comenzar otro dibujo.
8. Haz clic en las guías (vertical y horizontal) y arrastra para sacar líneas de referencia que te ayudarán en el trazado de la pieza. Coloca las líneas cada 1 cm, en horizontal y en vertical.

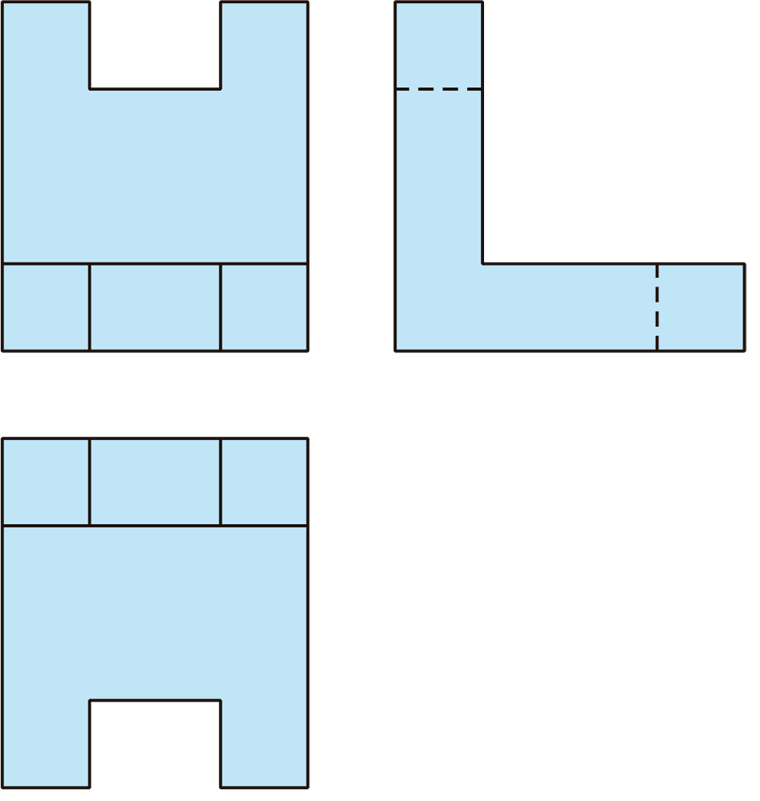

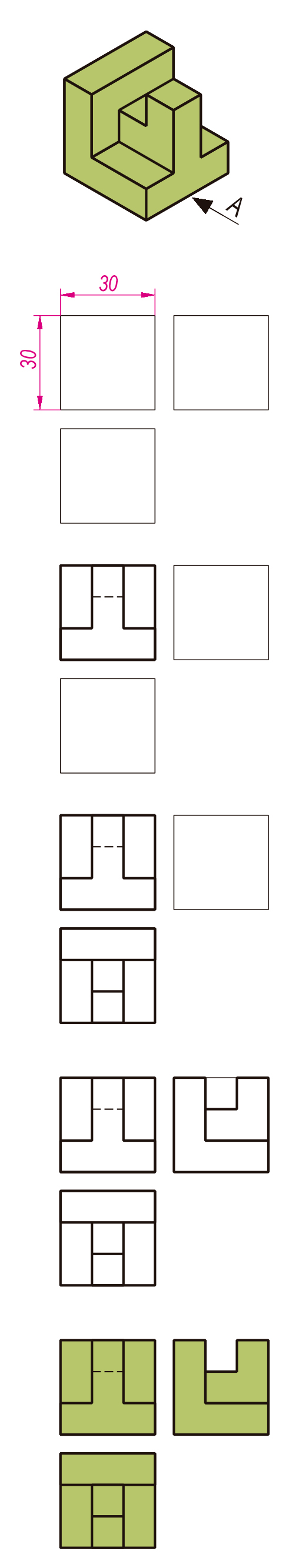

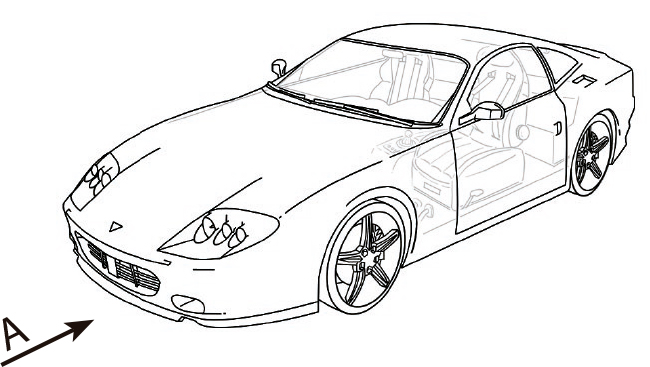

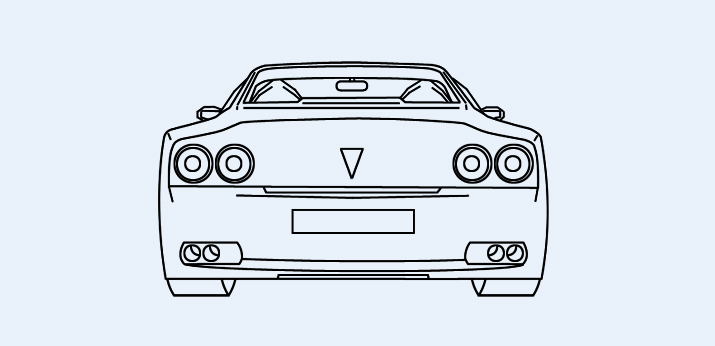

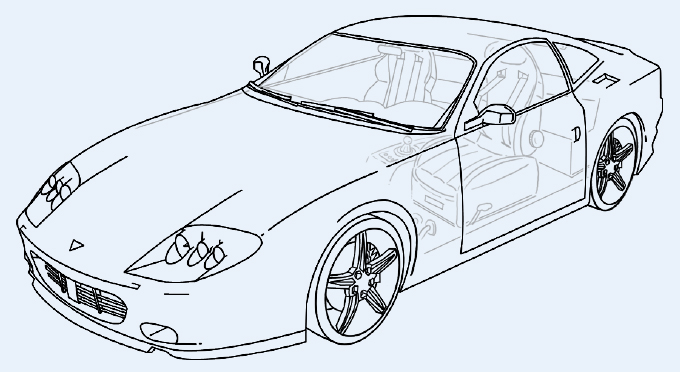

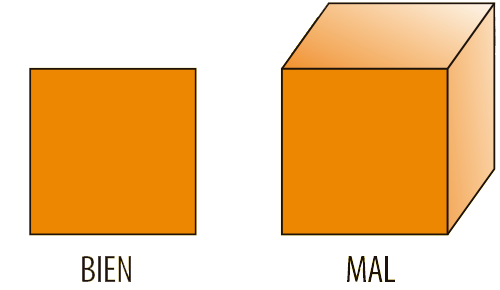

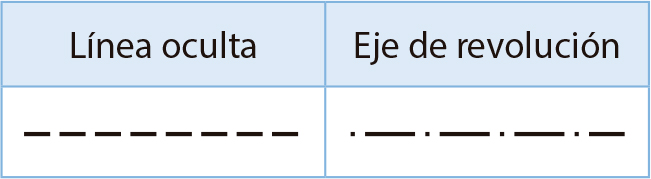

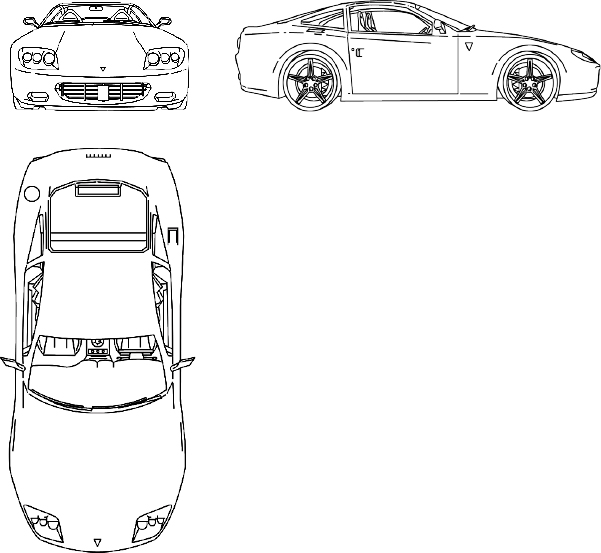

9. Divide el espacio de dibujo en cuatro partes iguales. Traza el espacio reservado a las vistas principales tal y como has aprendido en la unidad.

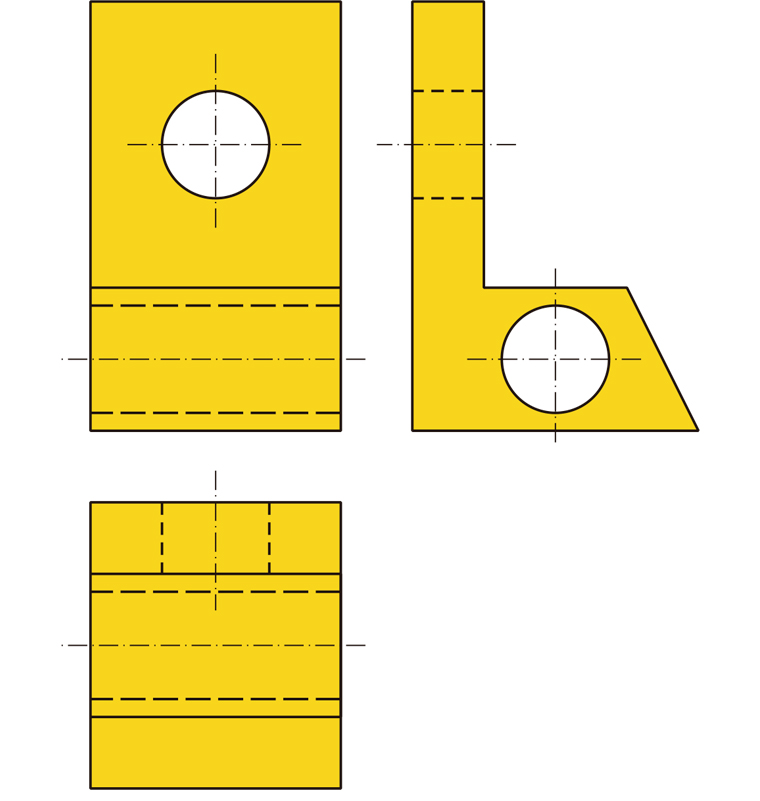

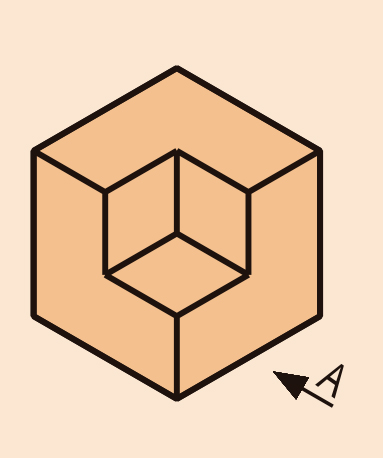

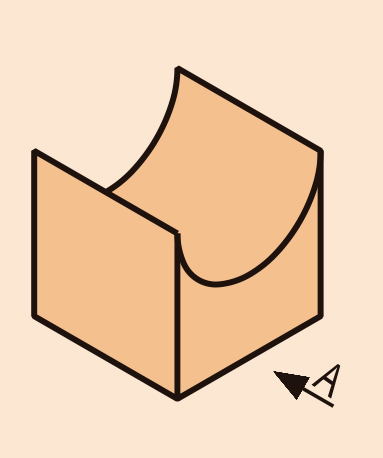

10. Dibuja la segunda pieza (figura 28) en la parte inferior derecha del dibujo. Realiza las líneas que conforman la pieza con el comando Línea de la barra de herramientas de abajo, haciendo clic en el punto en el que quieres que comience la línea y arrastrando hasta el punto en el que quieres que finalice y utilizando los puntos de cruce de las líneas de referencia que has dibujado.
11. Realiza, de la misma forma, las tres vistas principales en el espacio reservado.
12. Elimina las líneas que sobran seleccionándolas y pulsando Supr.
13. Para finalizar, pulsa el icono Texto de la barra de herramientas de abajo y completa el cajetín con todos los datos, usando letra Arial de 12 puntos.
14. Guarda el dibujo como UD03_P3_2_nombreapellido.odg.

Puedes realizar las prácticas si tienes instalada alguna de las versiones gratuitas de SketchUp Make (última versión: 2017). También existe una versión para Windows XP que se puede descargar en http://help.sketchup.com/es/article/60107 (Windows XP sólo admite la versión 6.4 de SketchUp).

En la actualidad existe una versión para navegador gratuita, SketchUp Free, a la que puedes acceder desde la web oficial: www.sketchup.com/plans-and-pricing/sketchup-free.

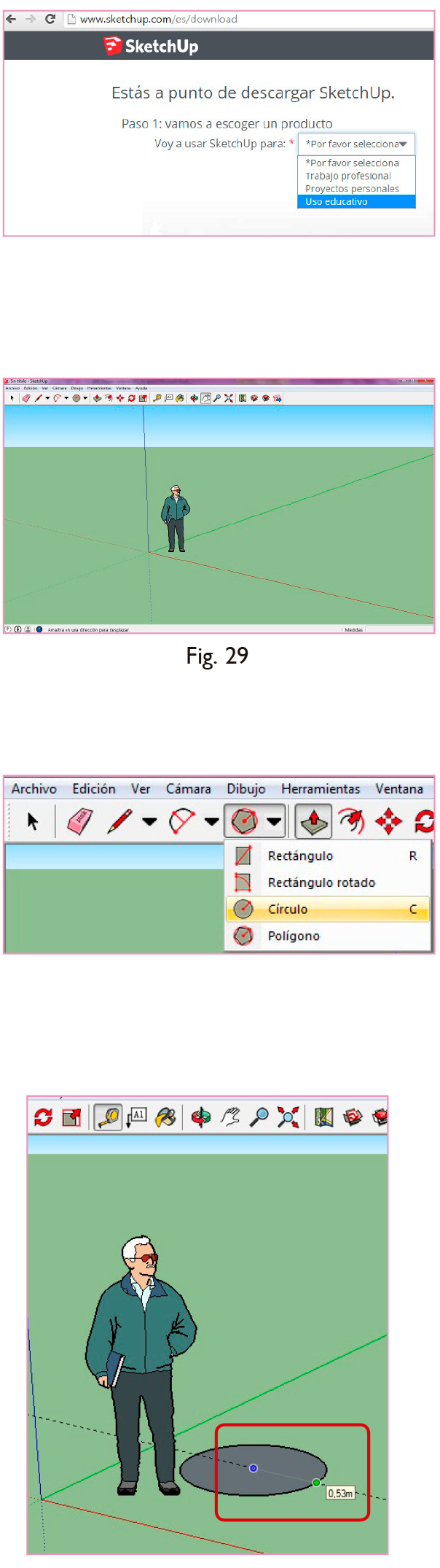

1. Abre la aplicación y te aparecerá una ventana de trabajo como la de la figura 29. Como ves, contiene tres ejes para realizar tus dibujos y una figura (una persona) que nos da la idea de las dimensiones del objeto que vamos a dibujar.
2. Entra en la opción Ayuda de la barra de menús y selecciona Centro de conocimientos. Observa que se abre un navegador con el sitio web de SketchUp, donde puedes obtener ayuda, tutoriales y videotutoriales.
3. Vuelve al entorno de trabajo e identifica los distintos elementos del entorno de trabajo: barra de menús, barra de herramientas, área de dibujo y barra de estado.
4. Comenzamos a dibujar. Dibuja un círculo en el plano XY. Para ello, despliega la opción Formas, selecciona Círculo, sitúate en el plano XY y dibuja un círculo de las dimensiones que quieras.

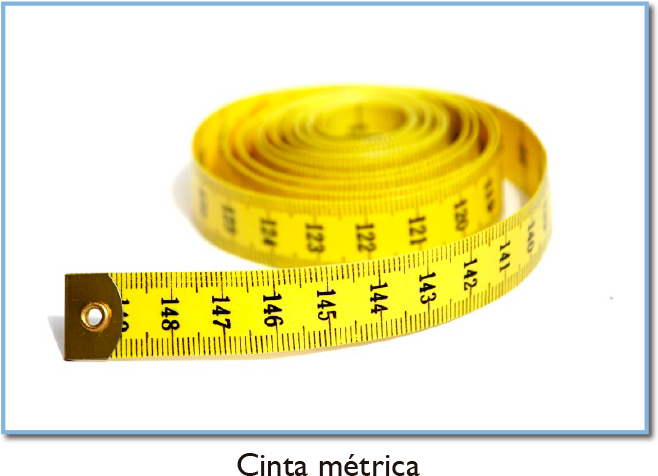

5. En la barra de dibujo, selecciona la herramienta Medir (el icono es una cinta tradicional de medir). Nos sirve para medir y para crear guías. Pulsa sobre el círculo y mide su radio.

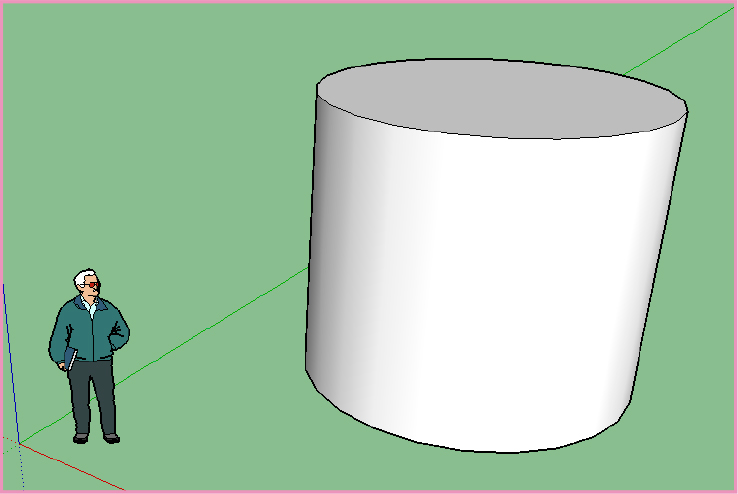

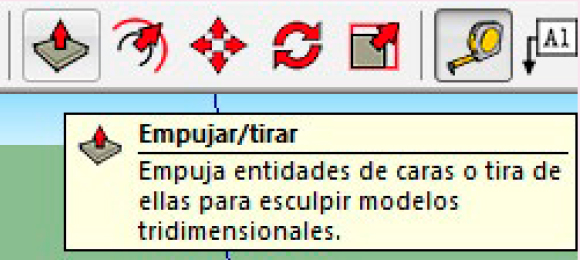

6. Selecciona la herramienta Empujar/tirar, haz clic sobre el círculo y estira para crear tu primera figura tridimensional: un cilindro.

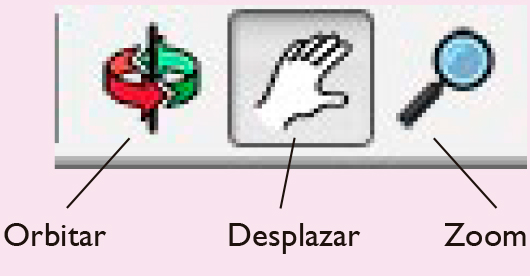

7. Vamos a ver tu cilindro desde distintos puntos de vista. Pulsa Orbitar para moverte en órbita alrededor de la figura según arrastres el ratón.

1. Selecciona Desplazar para mover el objeto, la figura y los ejes. Pulsa Zoom y mueve la rueda del ratón hacia ambos sentidos para acercar y alejar.
2. Cuando termines, guarda el archivo como UD03_P4_nombreapellido.skp.

1. Abre la aplicación SketchUp. Vamos a dibujar una pieza tridimensional.
2. Dibuja un rectángulo en el plano XY. Para ello, despliega la opción Formas, selecciona Rectángulo, sitúate en el plano XY y dibuja un rectángulo de las dimensiones que quieras.
3. En la barra de dibujo, selecciona la herramienta Medir. Pulsa sobre el rectángulo y mide sus lados.

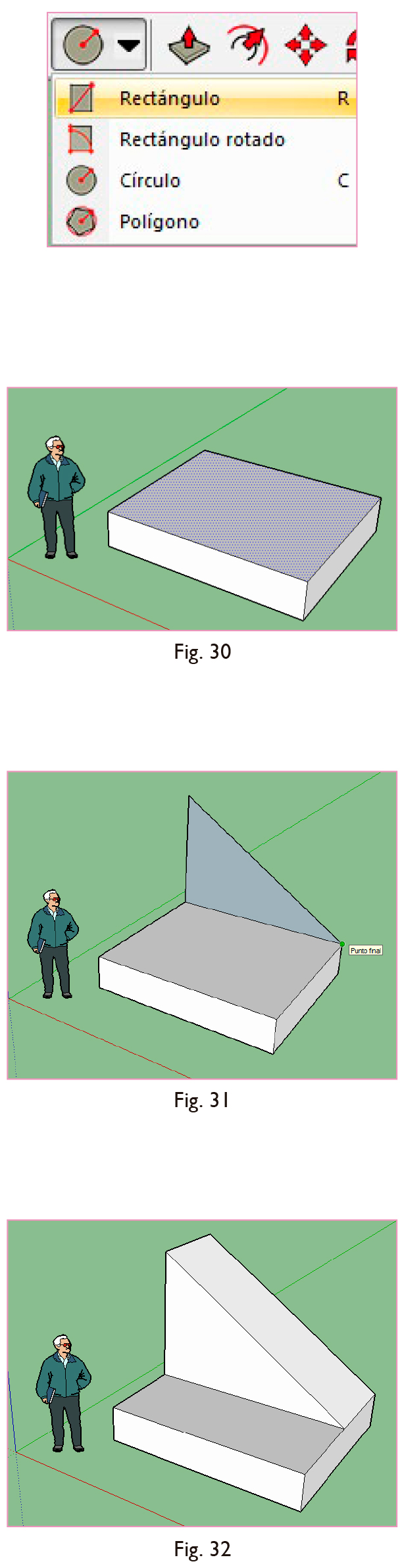

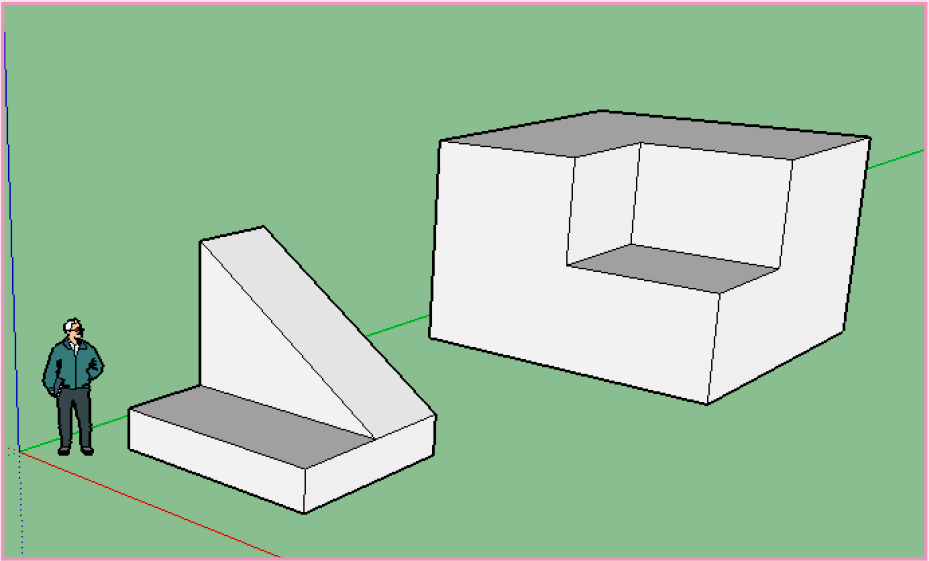

4. Selecciona la herramienta Empujar/tirar, haz clic sobre el rectángulo y estira para crear una base como la de la figura 30.

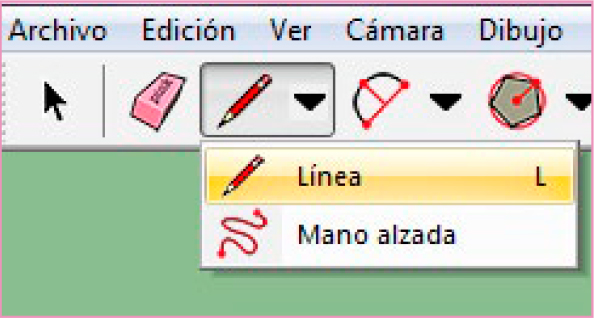

5. Ahora selecciona la herramienta Líneas y escoge Línea, y dibuja un triángulo como el de la figura 31 utilizando la arista de la figura creada anteriormente.

6. Selecciona la herramienta Empujar/tirar, haz clic sobre el triángulo y estira para crear la otra parte, como en la figura 32.

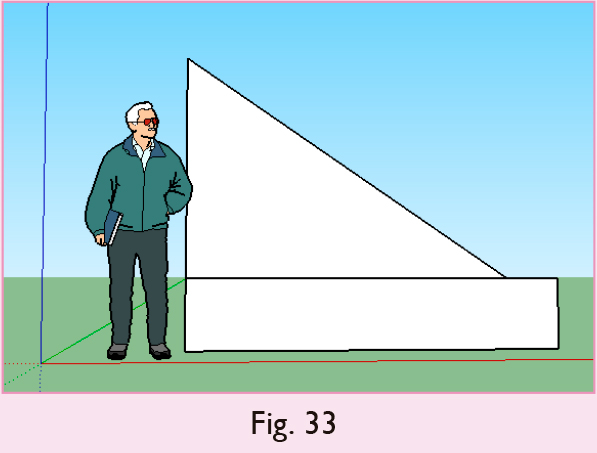

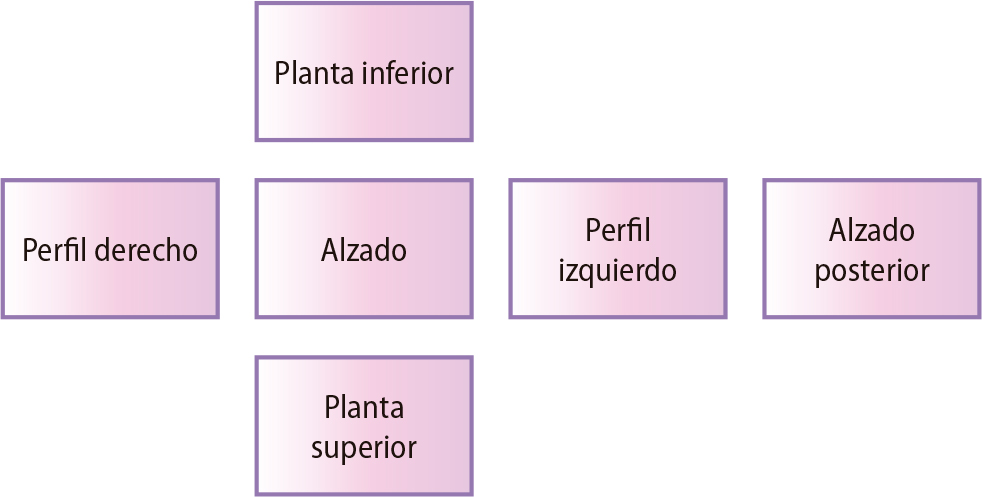

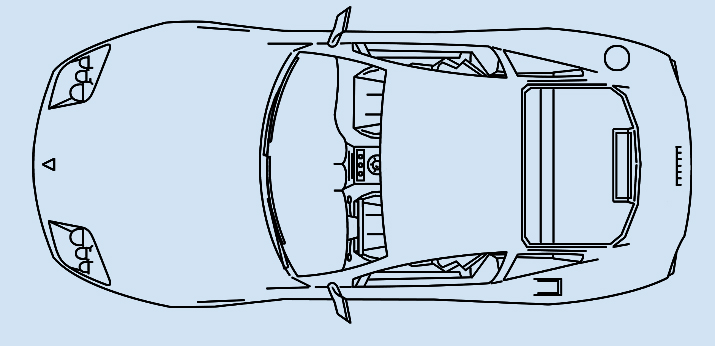

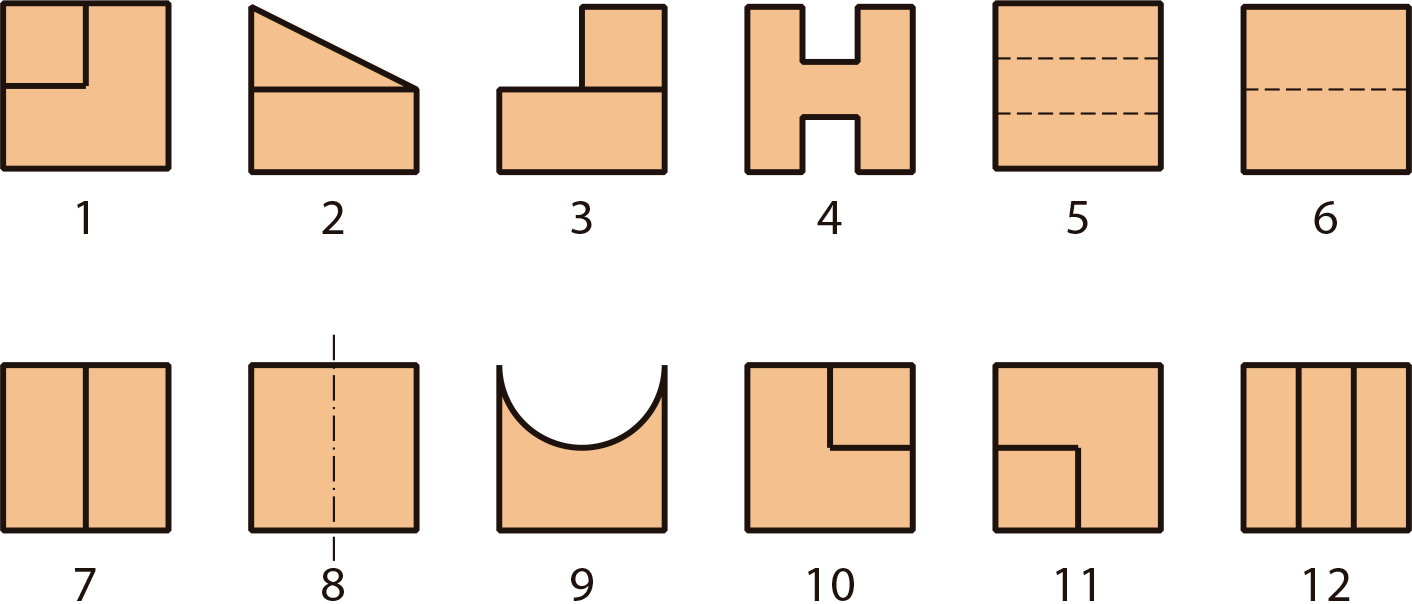

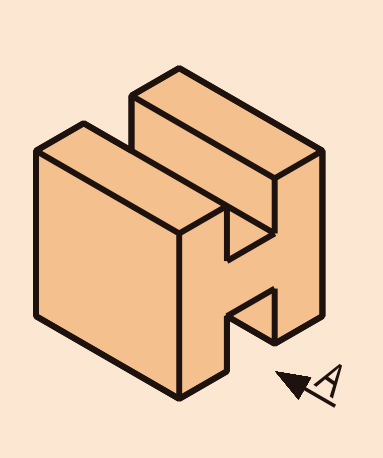

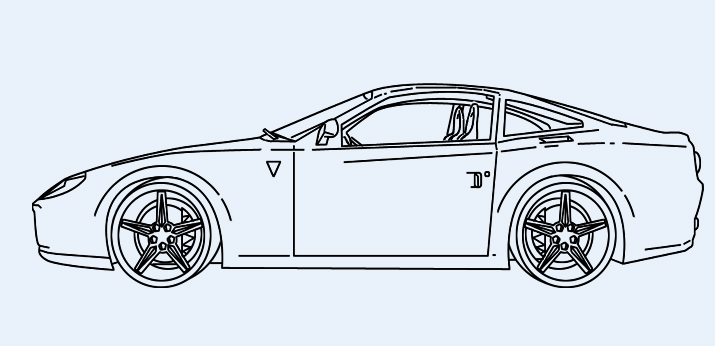

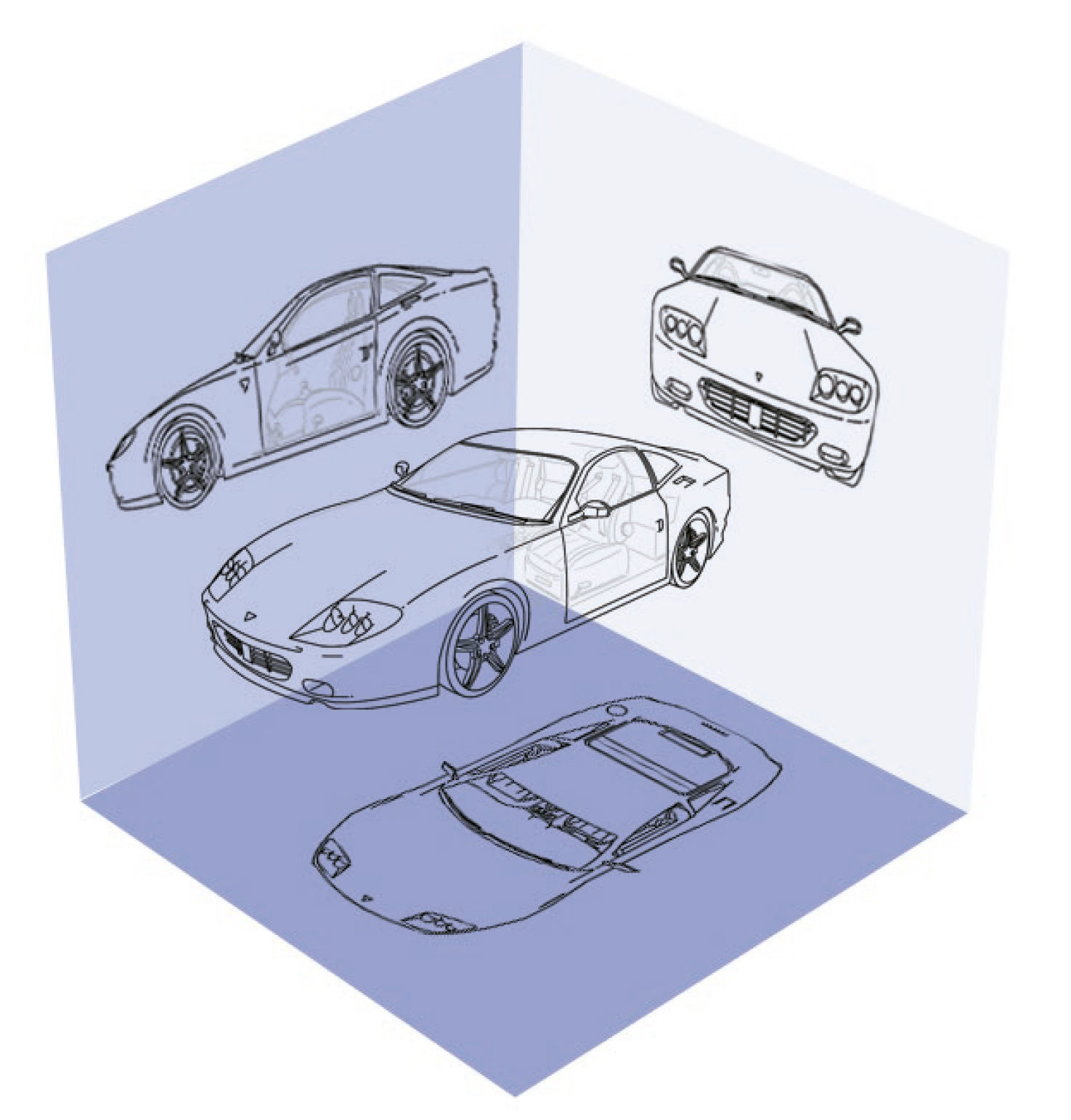

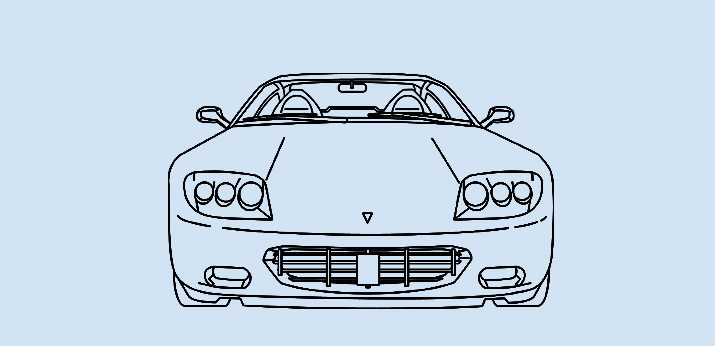

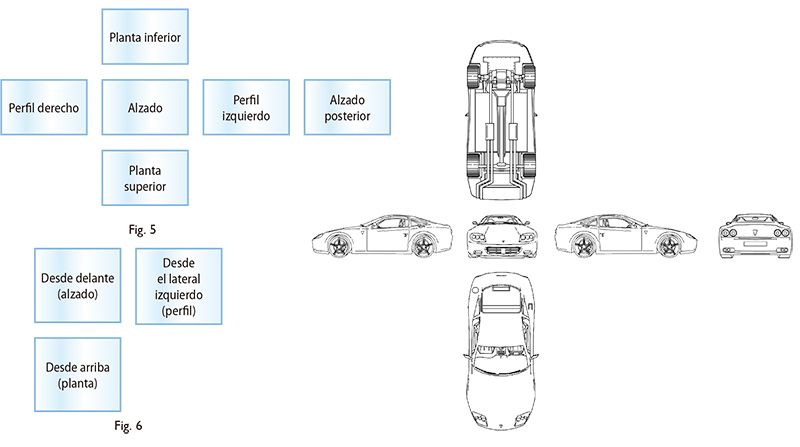

7. Vamos a ver tu figura desde distintos puntos de vista. Pulsa Orbitar para moverte en órbita alrededor de la figura según arrastres el ratón. Esto te facilitará la obtención de vistas: planta, alzado, perfil, etc. Sitúa la pieza como en la figura 33 y observarás el perfil izquierdo. Muévela para obtener las seis vistas.

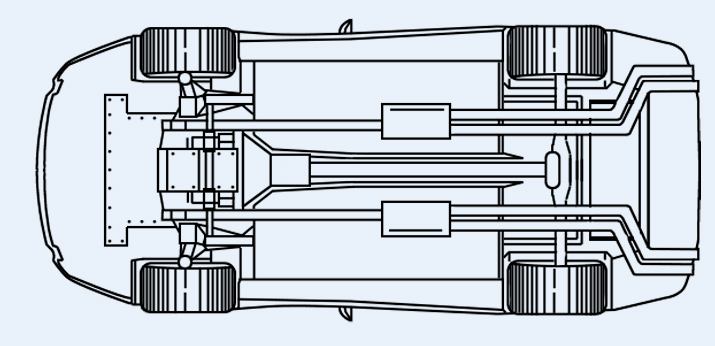

1. Dibuja la segunda pieza. Para ello debes usar las mismas herramientas que hemos visto, salvo que debes empujar en lugar de estirar. Muévela hasta que obtengas el punto de vista de la planta inferior.
2. Cuando termines, guarda el archivo como UD03_P5_nombreapellido.skp.

1. Abre un procesador de texto y crea un documento nuevo en blanco.

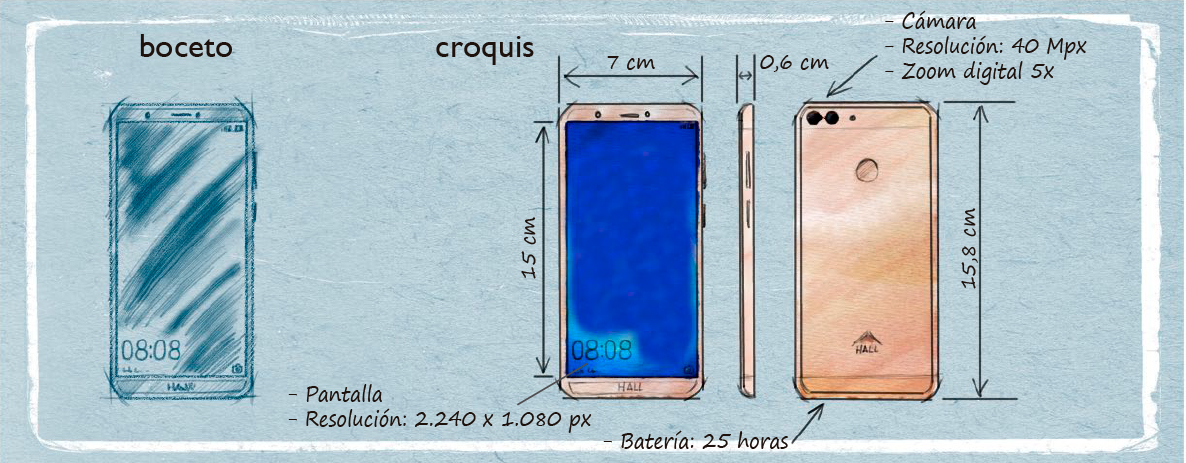

2. Busca en la web de la Real Academia Española (www.rae.es) las definiciones de las palabras boceto y croquis.
3. Copia su significado en el documento.
4. Guarda el archivo como UD03_Internet1_nombreapellido.

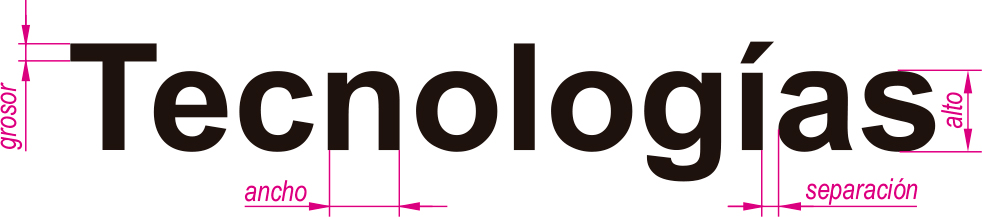

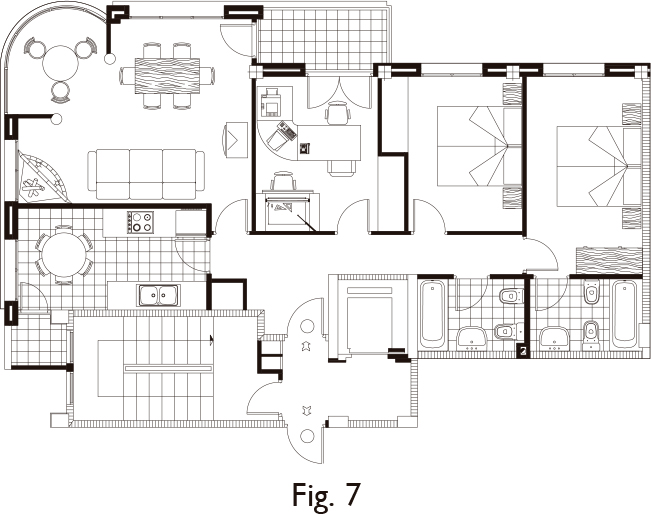

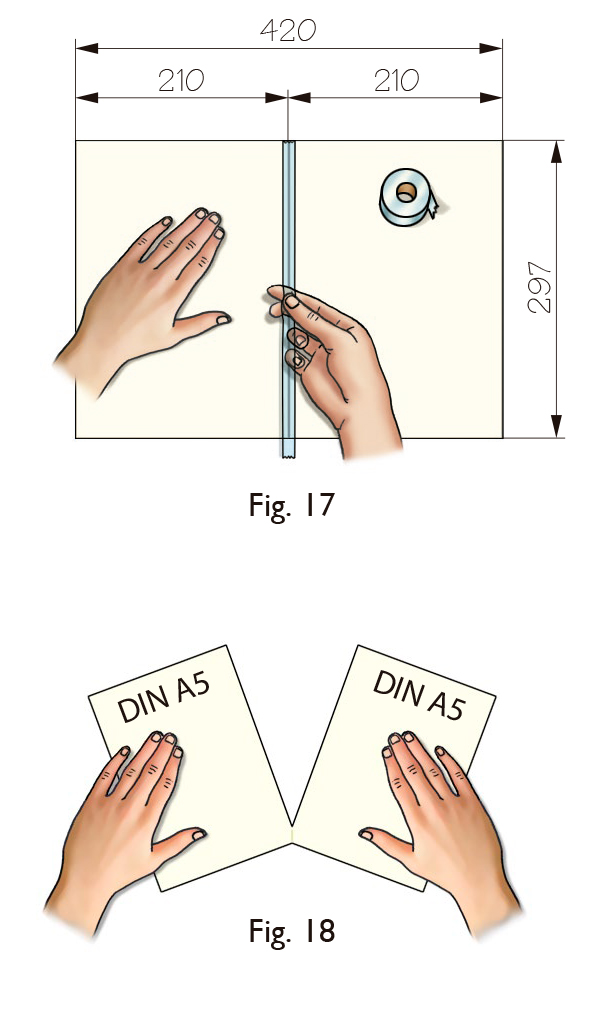

La normalización no sólo se aplica al dibujo técnico, sino que también se usa en muchos otros campos.

1. Abre un procesador de texto y crea un documento nuevo en blanco.

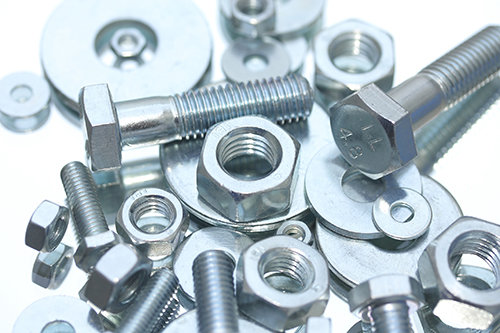

2. Busca información sobre objetos que estén normalizados (por ejemplo, las dimensiones de los tornillos y tuercas que usas en el taller) y cópiala en el documento.
3. Guarda el archivo como UD03_Internet2_nombreapellido.

1. Abre un procesador de texto y crea un documento nuevo en blanco.

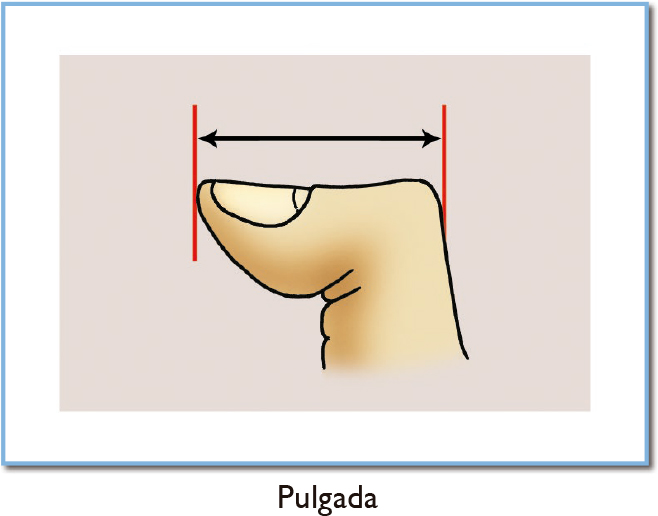

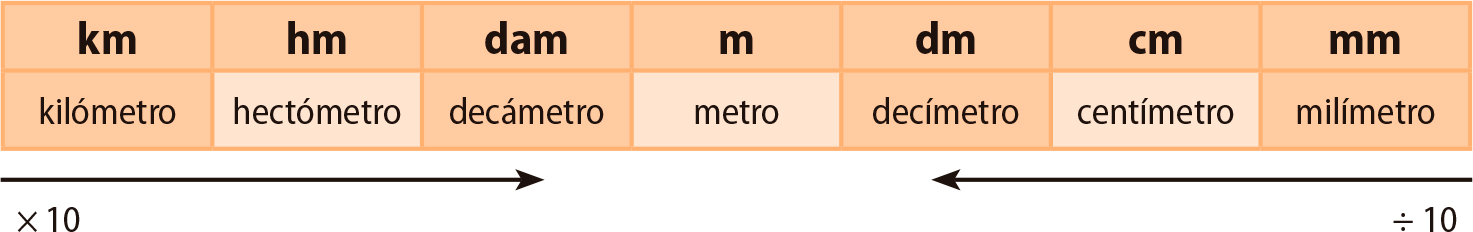

2. Busca la equivalencia en milímetros de las siguientes unidades: pulgada, pie, yarda y milla.
3. Investiga qué unidades de medida de longitud se utilizan en otros países y cuál es su equivalencia en el Sistema Internacional. Recopila toda la información en el documento.
4. Guarda el archivo como UD03_Internet3_nombreapellido.

Leonardo da Vinci (1452-1519) fue un enorme artista e intelectual, adelantado a su época, que se interesó por distintas disciplinas del saber, como la pintura, la ingeniería, las matemáticas o la medicina, aunque él, ante todo, se consideró inventor. Sus inventos nos han llegado a través de numerosos bocetos, entre los que se encuentran un carro blindado de combate, naves acorazadas, trajes de buzo, grúas, buques de dragado y aparatos voladores, así como máquinas destinadas a la construcción y la mejora de ciudades y de cauces fluviales.

1. Abre un procesador de texto y crea un documento nuevo en blanco.
2. Busca tres de los bocetos mencionados y cópialos en el documento.
3. Guarda el archivo como UD03_Internet4_nombreapellido.

• https://raultecnologia.wordpress.com/vistas-y-perspectivas Página con ejercicios de vistas, enlaces a aplicaciones para dibujar en Android y más cosas.
• www.educacionplastica.net En la sección “Sistema diédrico” tienes infinidad de ejercicios de vistas y generadores de vistas.
• http://help.sketchup.com/en Fantástica ayuda de SketchUp para tus diseños.
• http://www.tecnosalva.com/vistas-geometr%C3%AD-descriptiva Material de dibujo técnico (premiado por el Ministerio de Educación) de Salva, un profesor del IES Zaframagón, de Olvera (Cádiz).
