Fes un esbós que inclogui les idees bàsiques per construir una bústia de correu per a una casa que tingui el plàstic com a material bàsic.

Dibuixa l’esbós de dos objectes per als quals fos suficient representar-ne dues vistes.

Representa les formes geomètriques següents en una làmina de dibuix, seguint les instruccions:

Dibuixa l’alçat d’un objecte en què es representi l’acotament d’una aresta vertical, d’una circumferència, i d’una aresta obliqua.

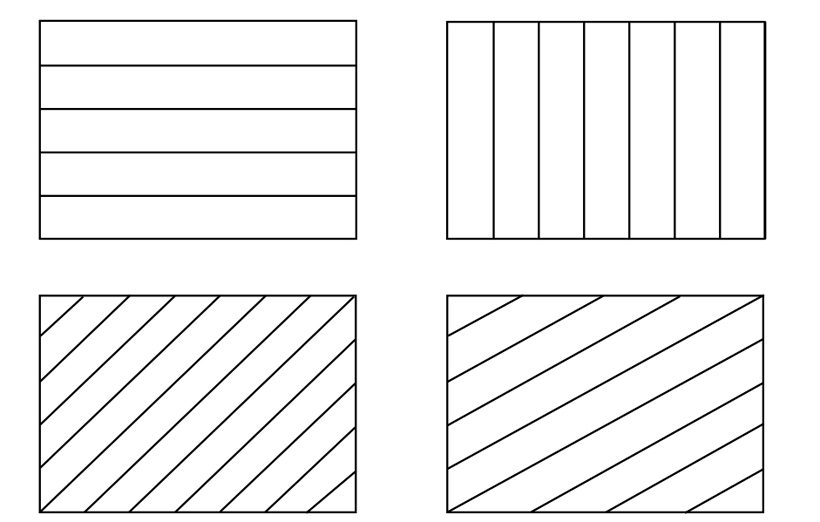

Utilitza només l’escaire i el cartabó per reproduir els dibuixos següents. La distància entre línies és de 10 mm.

Fig.3.59 Exercici amb escaire i cartabó

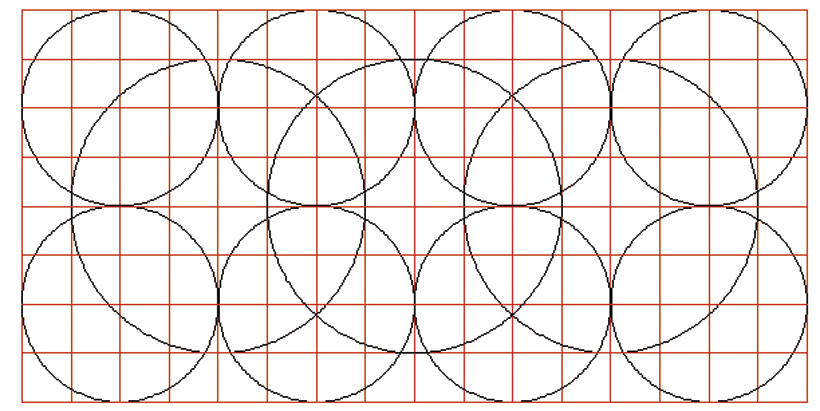

Reprodueix les circumferències següents. Prèviament, amb un llapis dur (2H), fes la graella amb una separació de 10 mm entre línies.

Fig.3.60 Exercici de circumferències

Traça els triangles següents coneixent només un costat i dos angles.

En un plànol a escala 1/20 hi ha representada una peça de la qual no s’indica la longitud real. Mesurant la longitud de la peça sobre el dibuix, resulta que fa 85 mm. Quina longitud real té la peça?

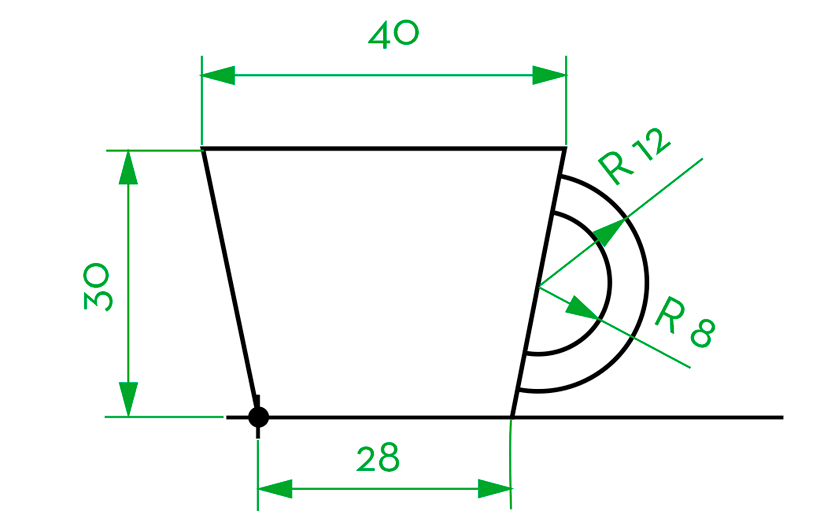

Reprodueix a escala natural aquest objecte, que està acotat en mil·límetres.

Fig.3.61 Objecte acotat

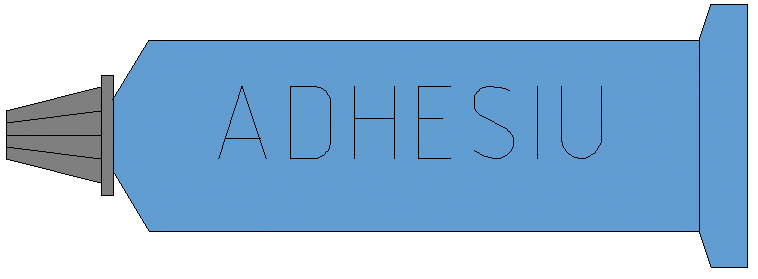

Dibuixa a escala natural el tub d’adhesiu i acota’l amb els valors mesurats de la figura.

Fig.3.62 Objecte per acotar

Ara, amb l’ajuda de l’escaire i el cartabó, dibuixa els angles: 75o ,105o ,120o ,135o , 150o . Tingues en compte que aquests angles els pots obtenir sumant els diferents angles de l’escaire i el cartabó.

La distància que separa casa teva de l’institut és de 1,5 km en línia recta. Mesurant un mapa de la teva ciutat, aquesta distància és de 75 mm. Quina seria l’escala en què s’ha realitzat aquest mapa?
